　　繼485之后，川土微電子2021年度接口系列產品再添重磅成員！CA-IF1051具有CAN FD和故障保護功能的CAN收發器來了！

　　01.產品概述

　　這款CAN收發器專為高速CAN應用而設計，所有器件均支持經典 CAN 和 5Mbps CAN FD，在有負載 CAN 網絡中能夠?qū)崿F(xiàn)更快的數據速率。該器件具有靜音模式，共模輸入電壓可達±30 V，其中“H”后綴型號總線故障保護達±70V，非“H”后綴型號總線故障保護為±58V。該器件包含許多保護功能，以提高器件和 CAN 的穩定性。目前提供SOIC8的封裝尺寸。

?

　　02.邏輯側應用特性

　　CA-IF1051的TXD管腳在接收CAN控制器的TTL電平時，大于2V的電平會識別為高電平，小于0.8V的電平會識別為低電平； RXD管腳的輸出高電平為大于4V，低電平為小于0.4V，符合CAN控制器電平標準。

　　03.總線側差分輸出電壓

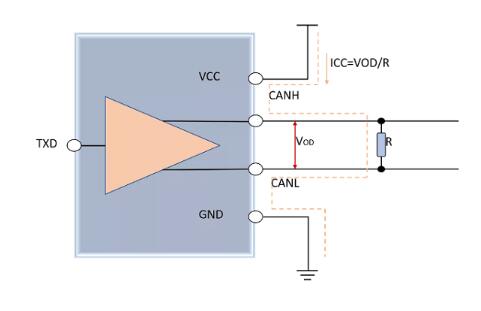

　　由于總線上面電流與電阻的存在，長線傳輸后的差分電平會衰減，差分輸出電平肯定越大越好，壓差越大對接收端來說就越容易識別；但是差分電平過大的話，會造成流過匹配電阻的電流過大，造成不必要的功耗消耗，單個設備的電磁干擾也會加強。

?

　　所以綜合來講，合適的總線差分輸出電壓可以兼容功耗與傳輸距離,輸出電壓過大，會導致功耗上升，但是傳輸距離可以更遠，輸出電壓小，功耗減小，單個設備電磁干擾也減弱，但是會導致傳輸距離也變短。CA-IF1051S差分輸出電壓滿足ISO11898-2標準。

?

　　04.顯性超時保護

　　顯性超時保護功能主要是為了防止CAN總線網絡由于硬件或軟件故障使得TXD長期處于“0”電平狀態。TXD保持“0”電平意味著CAN網絡為顯性電平，整個網絡的所有節點都不能收發數據，CA-IF1051S通過收發器的硬件計時避免總線出現這種情況。

?

　　05.高共模電壓輸入范圍

　　眾所周知，如果CAN收發器芯片的總線輸入電壓共模范圍不夠，就會對通信產生影響，川土微電子CA-IF1051S把共模電壓輸入范圍做到了±30V，讓它能夠適用于更加惡劣的工業環境。

　　06.時序特性

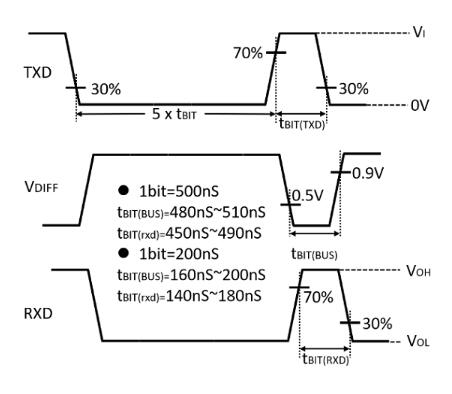

　　在實際CAN通訊中，會出現連續5bit時鐘未同步，累積的誤差達到最大，針對這種情況，整個系統就期待CAN收發器能夠?qū)⒄`差控制到足夠小，以保證傳輸信號的完整性。模擬這個條件的測試波形如下圖所示，川土微電子CA-IF1051S的測試數據是符合規格的，保證在這種情況下，接收端的信號波形不會因較大形變?cè)斐刹蓸映霈F(xiàn)錯誤。

?

　　07.應用框圖

　　步進電機控制器應用框圖，利用STM32單片機的CAN控制器進行CAN總線通信。

?

　　單片機STM32F103C8T6自帶USB接口可以和上位機進行通信，帶有兩個SPI接口，其中一個SPI接口用于讀取傳感器的數據，另一個SPI接口選接OLED; 單片機通過IO口去控制電機驅動芯片；然后再通過SPI接口，讀回傳感器的數據；單片機還自帶一個CAN協議接口，此接口可以輸出TTL電平，通過CA-IF1051S收發器芯片，連接到CAN總線上面，與其他CAN節點進行通信；如果是比較惡劣的工業環境可以選用隔離器對信號進行隔離，可考慮川土微電子CA-IS36XX帶隔離電源的數字隔離器系列。

　　08.CAN收發器未來規劃

　　川土微電子CAN收發器主要包含工業級與車規級兩大方向，產品線包含CAN接口和隔離CAN接口。預計2021年四季度，川土微電子車規級CAN-FD收發器 1051V-Q1、1042V-Q1將與大家見面，敬請期待！
